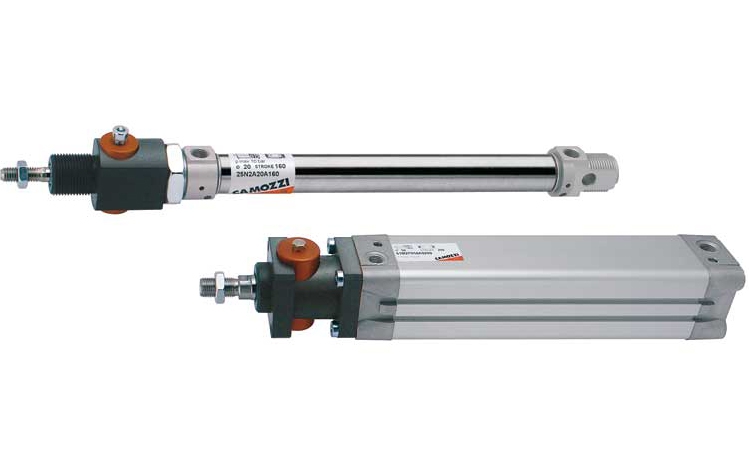

Фрикционные тормоза для пневмоцилиндров. Серия RL.
Для цилиндров стандарта ISO 6431/VDMA и ISO 6432*.
Серия RL д.20, 25, 32, 40, 50, 63, 80, 100, 125.

Фиксаторы штока пневмоцилиндра Серия RL были разработаны в 9-ти различных диаметрах для использования с цилиндрами диаметров 20-25 мм (DIN/ISO 6432) и с цилиндрами диаметров 32, 40, 50, 63, 80, 100 и 125 мм (DIN/ISO 6431 VDMA).

Компактные размеры позволяют осуществлять монтаж в ограниченном пространстве. Фиксаторы штока пневмоцилиндра обычно используют для того, чтобы зафиксировать груз в случае внезапной остановки или случайного отключения питания цилиндра.

Фрикционный тормоз способен удерживать усилие, равное приложенной максимальной внешней нагрузке на штоке цилиндра при давлении 8 Бар.
Для промежуточной остановки пневмоцилиндра нужно использовать 5/3 (лин/поз) распределитель с подачей давления в обе линии.

Шток должен зафиксироваться, когда управляющий клапан находится в центральном положении.
Внимание: фиксатор штока не должен использоваться для “торможения” во время движения, он должен применяться только тогда, когда движение прекращено.

Прим.: при использовании фиксатора штока пневмоцилиндра - длина штока должна быть увеличена. Минимальные увеличения для каждого диаметра указаны в таблицах.
